五、QT1(2.3.4)S輕型聯動控制臺
發布日期： 2025-2-20 本文被閱讀 119 次
一、概述：
本公司輕型聯動控制臺主要用于塔式起重機。適用于交流50~60Hz，電壓為380伏及以下。直流電壓220伏及以下的控制線路中?？刂破鹬貦C及類似條件的電氣設備中電動機的啟動、調速、制動和換向。輕型聯動臺共有4種型號，他們是：QT1S, QT2S, QT3S, QT4S。其配置的主令控制器全部是<SJ>P-XKDF全金屬結構高端主令控制器。只有QT4S一體式聯動臺在用于歐式工業起重機和港口起重機時，<SJ>P-QT18、<SJ>P-VNSO主令控制器也可選用。

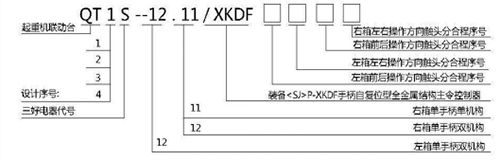

二、型號舉例及定義：

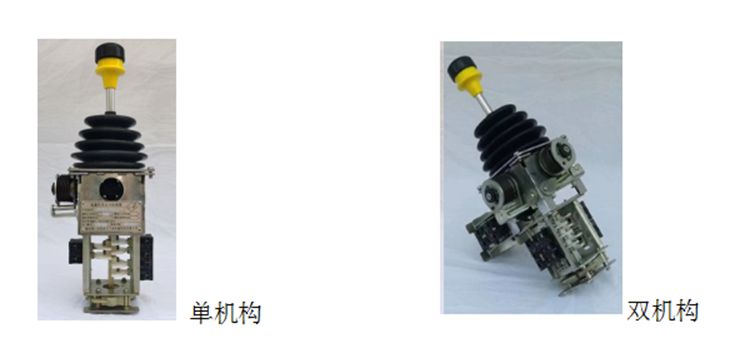

三、輕型聯動臺裝備的為<SJ>P-XKDF主令控制器，照片如下圖： （<SJ>P-XKDF主令控制器詳見推介手冊之三）
四、質保期:
本公司各系列輕型聯動臺，整機質保期為一年，而其配置的主令控制器用于塔吊質保期為五年。特別是在塔機工地現摶場中，不發生人為損壞，并在整個生命周期，能正常的保養維護，該聯動臺可與塔機同壽命，終身不用更換聯動臺。
五、聯動臺具體型號介紹：
1、QT1S塔吊輕型聯動臺
QT1S塔吊聯動臺由左、右箱構成，機箱為塑料制品。機箱內裝備的為<SJ>P-XKDF全金屬結構自復位型主令控制器。QT1S塔吊聯動臺安裝在塔吊司機室內專用底座上使用（見安裝后照片）。
該型塔吊聯動臺作為中小塔吊電器備件質量可靠，壽命超長。

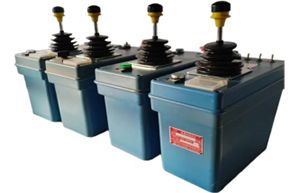

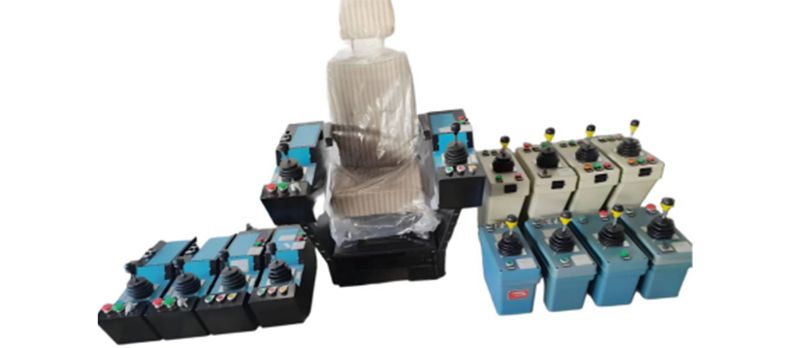

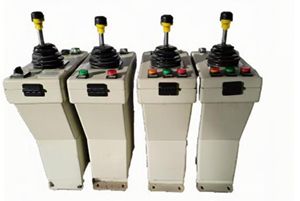

1.1、QT1S輕型聯動臺照片

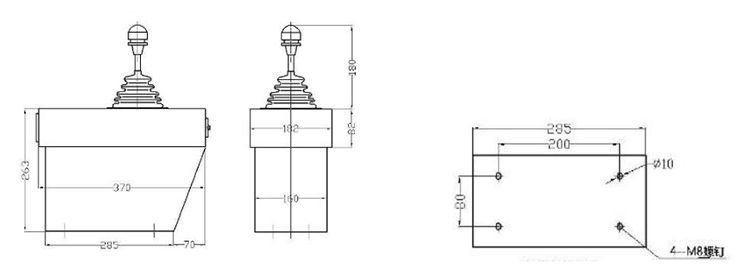

1.2、QT1S輕型聯動臺外形及安裝尺寸圖：

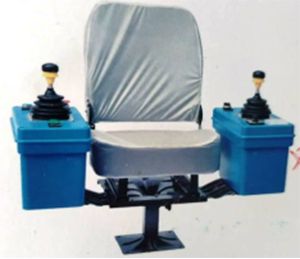

1.3、 安裝后的照片：
2、QT2S落地式輕型聯動臺:
2.1、QT2S落地式聯動臺由左、右箱構成，機箱分為金屬機箱和塑料機箱兩種類型。裝備<SJ>P-XKDF全金屬高端主令控制器。左機箱配置單手柄雙機構主令，右機箱配置單手柄單機構主令。該聯動臺可直接安裝在塔吊司機室底板上，配上座椅就可使用。該QT2S落地式聯動臺主要用于中小塔吊電器備件。由于QT2S落地式輕型聯動臺機箱窄小。也可用于工業歐式起重機或一般工業橋式起重機上。
2.2、QT2S落地式輕型聯動臺照片
2.3、QT2S落地式輕型聯動臺外形及安裝尺寸圖：
3、QT3S輕型聯動臺:
3.1、QT3S輕型聯動臺是我公司專為中大型高價值的塔式起重機自行開發的一種高端塔機備件，機箱由全金屬板材制成。每套聯動臺由左、右箱構成。其機箱內裝備<SJ>P-XKDF全金屬高端主令控制器。該輕型聯動臺應安裝在塔機司機室內選配底座上使用。具體安裝尺寸可選用本圖安裝尺寸，也可定制。
3.2、QT3S塔機聯動臺照片：

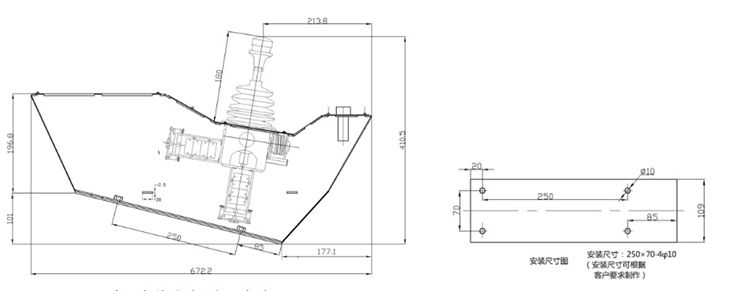

3. 3、QT3S塔機聯動臺外形及安裝尺寸

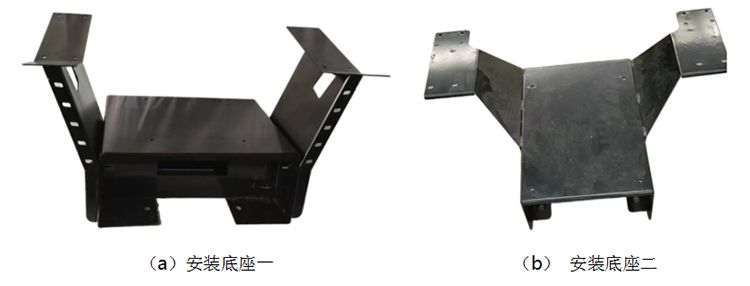

3.4、QT3S輕型聯動臺適配底座：
4、QT4S一體式輕型聯動控制臺:
4.1、QTS4 一體式輕型聯動控制臺是在QT3S輕型聯動臺的基礎上開發的一種高端的聯動控制臺。配置了專用底座和座椅。
本一體式聯動臺用于建筑塔式起重機，機箱內裝備<SJ>P-XKDF全金屬高端主令控制器。當用于歐式工業起重機或港口起重機時，客戶也可定制<SJ>P-VNSO經典操縱桿或<SJ>P-QT18工業操作手柄。
本機型輕型聯動臺可作為塔機主機廠為大中型塔機出廠配套，也可為大中型塔機用戶維修或電器升級改造時作為備件選用。

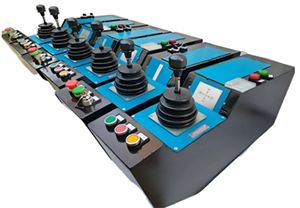

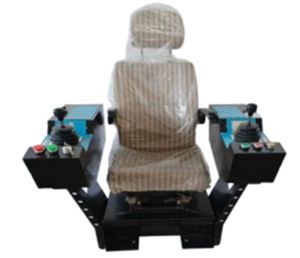

4.2、產品照片：

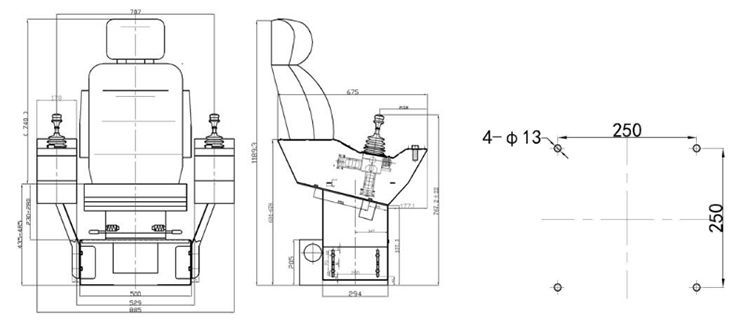

4.3、QT4S輕型聯動臺外形及安裝尺寸：

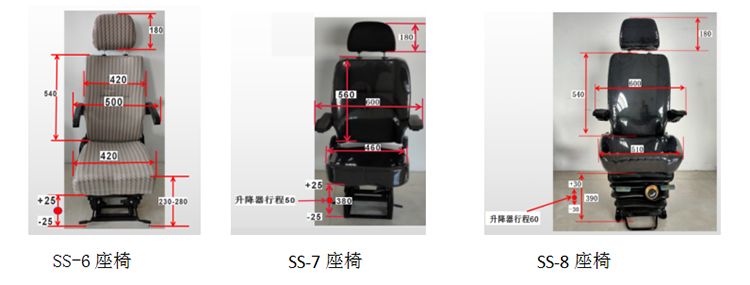

4.4、配置座椅照片（雙速牌）：

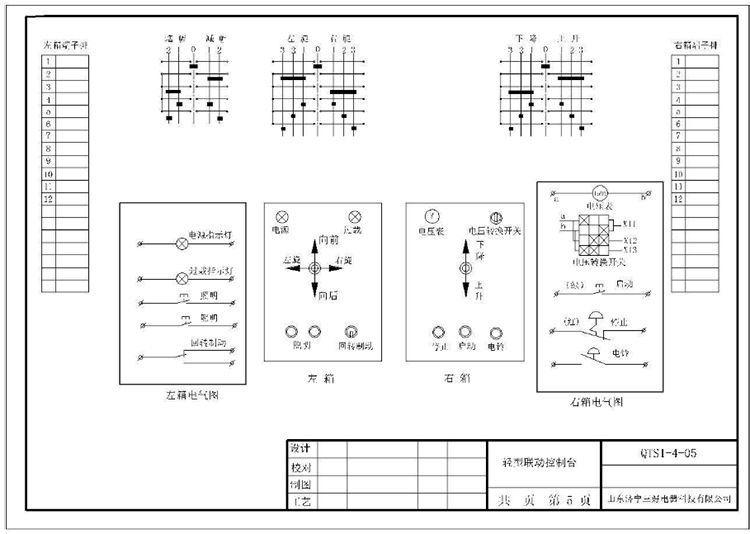

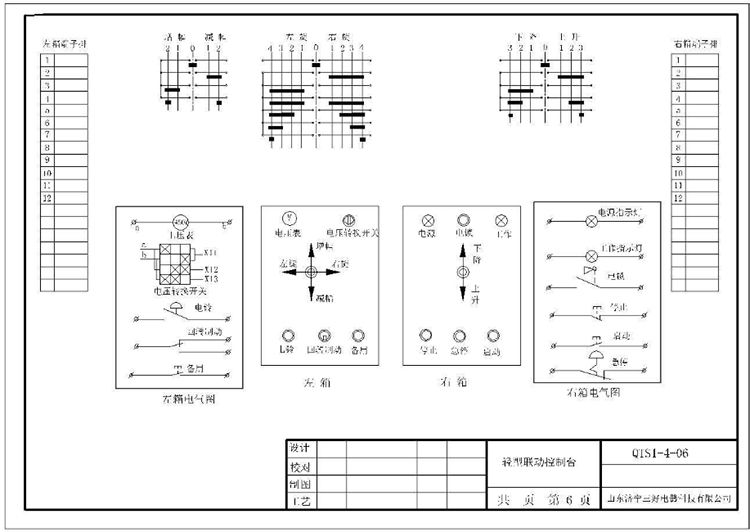

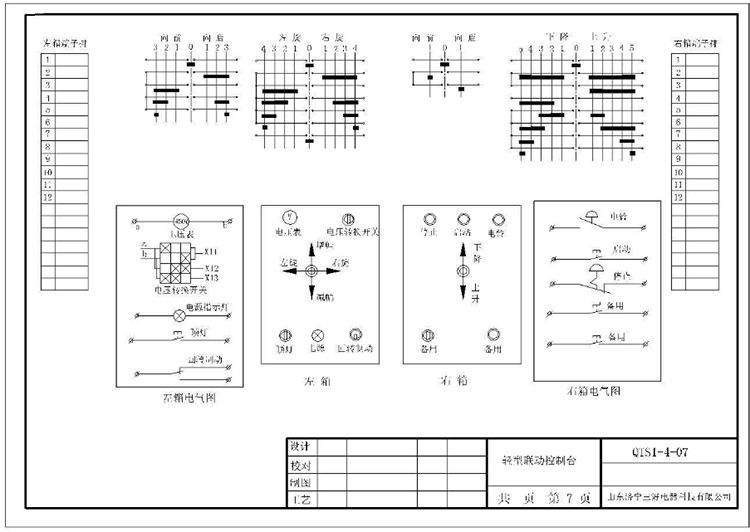

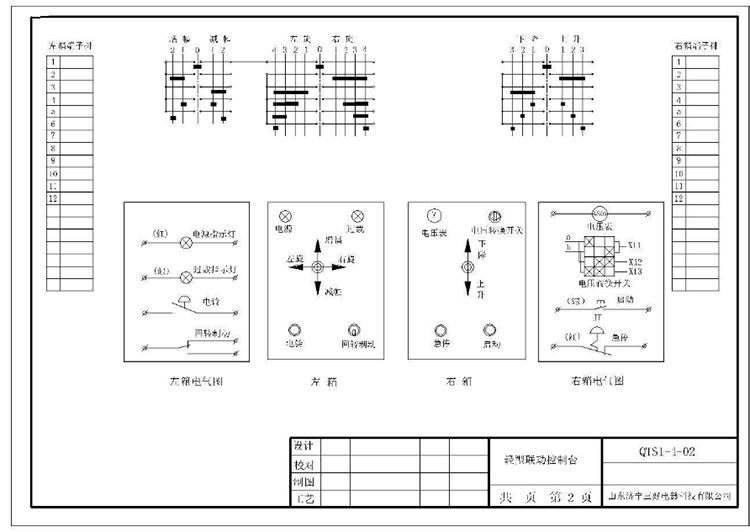

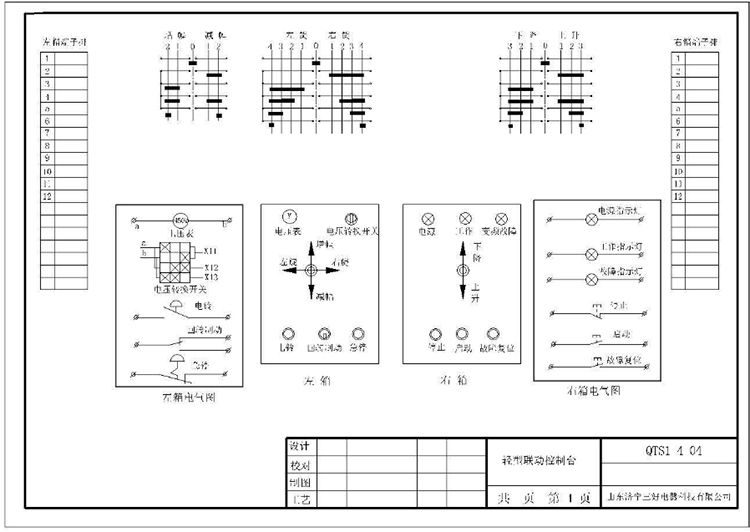

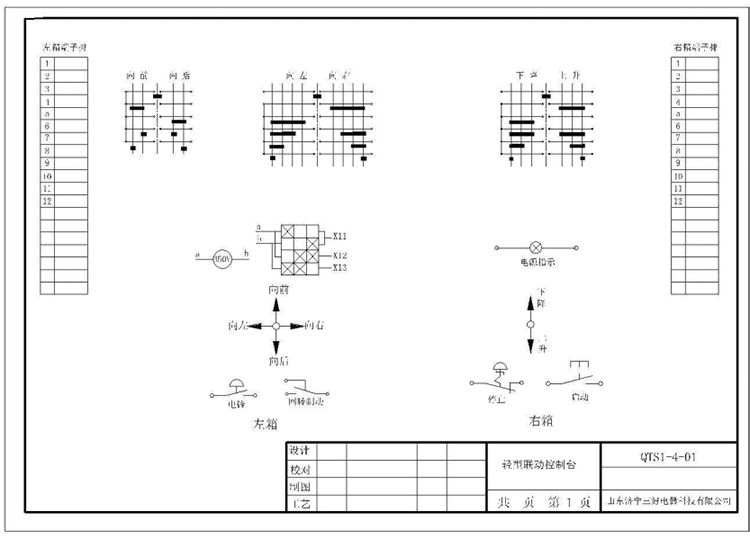

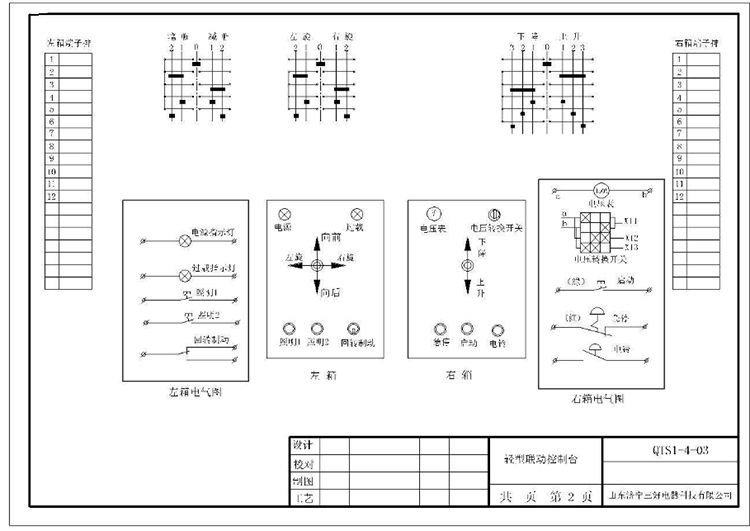

六、附件：輕型聯動控制部分電氣線路圖：
本附件后附著的為塔式起重機輕型聯動控制臺部分線路原理圖，可供客戶選用?？蛻粢部商峁┳约旱穆?lián)動臺電氣原理圖，定制輕型聯動控制臺。
